一、產品簡介：

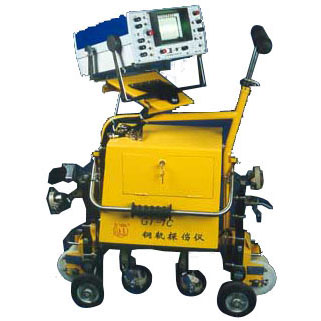

GT手推式鐵路鋼軌探傷儀是專門為43～75KG/m鐵路鋼軌在線檢測而設計的新一代的手推式超聲檢測設備。該儀器具有多路獨立的發射、接收通道及完善可靠的缺陷識別報警系統，可同時多個探頭進行組合使用，一次推行中可檢出鋼軌存在的多種有害缺陷，使用方便、性能穩定可靠，是鐵路鋼軌專用探傷設備。
主要特點:
·探傷靈敏度高，抗干擾能力強，溫度適應范圍廣，可在較為復雜的環境下穩定工作。
·特殊設計的軌型選擇開關，具有廣泛的適應性，可根據被檢軌型選擇“自動”或“43～75KG/m”各檔進行探傷，并直讀缺陷位置。
·五路獨立的發射、接收系統，配有高精度大范圍可調衰減器及增益控制，調節方便，準確，為檢出缺陷的定量判傷創造了條件。
·設置10路報警閘門,并將閘門進行巧妙組合,使其具有進波失波報警和螺孔回波的識別功能，可實現缺陷報警而螺孔不報警，大大減少了探傷過程中的誤報警。
·采用高亮度內刻度示波管，波型清晰；設置8個發光二極管及3種不同音調音響指示報警,野外作業觀測十分方便。
·水平線性好,可按比例直讀缺陷的垂直距離,便于缺陷定位。
·手推車設計獨特，造型美觀，獨有專利“前后翻板壓力可調”及“自動翻板結構”，推行輕便舒適。探頭架構牢固，探頭隨動性好，可選配多種探頭同時進行探傷。
·功耗低，重量輕，整體結構合理，操作簡便，并有節約用水等特點。
二、主要技術性能：
工作方式 | 5通道循環工作，各通道分別發射和接收 |
頻率范圍 | 2～4MHz |
衰減器 | 總衰減量52dB，各通道共用衰減器40dB，各通道獨立衰減器dB三檔 |
動態范圍 | ≥16dB |
掃描范圍 | 自動及43、50、60、/m五檔 |
水平線性誤差 | ≤2% |
報警通道數 | 共10個報警閘門 |
報警方式 | 聲光報警 |
探傷靈敏度 | 使用2.0P15×8FG-T0探頭發現距探測面 的ф平底孔波高50%時的靈敏度余量≥30dB |
動態探傷能力 | 配用2.0P15×8FG-T0、2.0P15×8FG-T37、2.0P15×8FG-T70探頭，可發現鋼軌對比試塊的全部人工缺陷并發出相應的報警指示 |
體積（長×寬×高） | ××，手推車：×× |
電源 | 10.5～14.5V |
